Предохранительный клапан цистерны: зачем он нужен и как работает

Цистерны используются для транспортировки различных жидкостей, газов и химических веществ. Их конструкция должна учитывать не только объем и форму, но и высокие требования к безопасности, особенно при перевозке легко воспламеняющихся или токсичных веществ. Малейшее превышение давления внутри может привести к утечке, разрушению конструкции или даже взрыву.

Предохранительный клапан играет здесь ключевую роль — он срабатывает в нужный момент, предотвращая катастрофу.

Что такое предохранительный клапан?

Предохранительный клапан — это устройство, автоматически сбрасывающее давление, когда оно превышает допустимый предел. Это необходимо для защиты цистерн и окружающей среды.

Где устанавливается клапан?

Он монтируется в верхней части цистерны — именно там накапливается избыточное давление, вызванное нагревом, химическими реакциями или переполнением.

Основная функция предохранительного клапана в цистерне

Предохранительный клапан выполняет следующие задачи:

• Сброс избыточного давления
• Защита от разрушения цистерны
• Предотвращение выброса вредных веществ
• Снижение риска взрывов

Эти функции делают его незаменимым элементом в транспортировке опасных грузов.

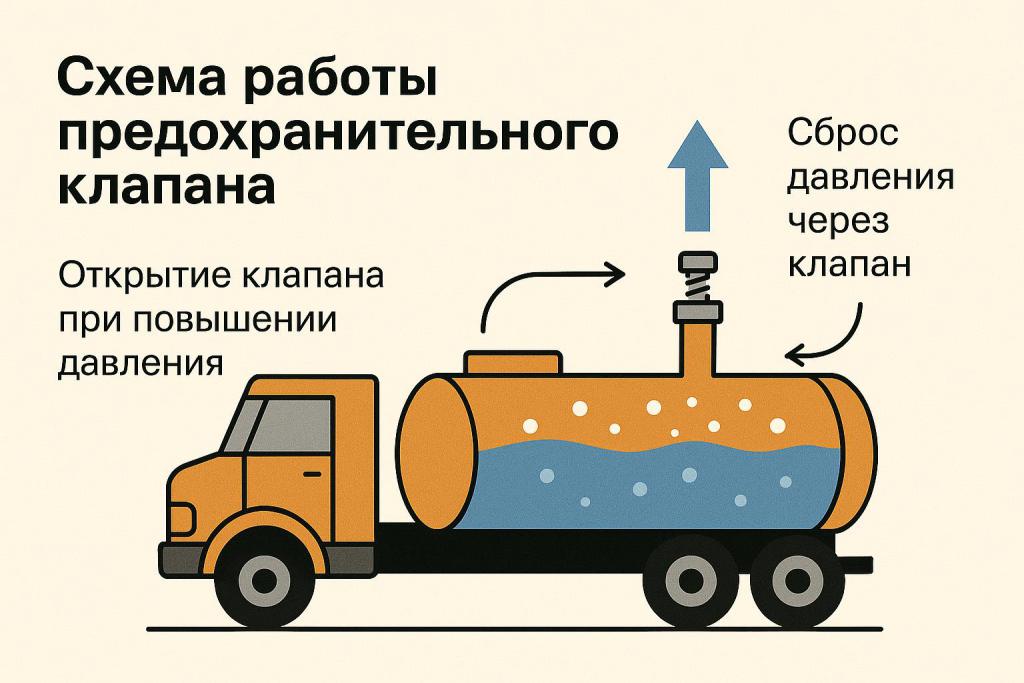

Принцип работы предохранительного клапана

Механизм работы основан на давлении открытия, установленном производителем:

1. Давление внутри цистерны поднимается.
2. Как только оно превышает критическое значение — клапан автоматически открывается.
3. Происходит сброс давления.
4. После стабилизации — клапан возвращается в закрытое положение.

Это полностью автоматический процесс, не требующий вмешательства оператора.

Виды предохранительных клапанов для цистерн

Существует несколько основных типов:

• Пружинные клапаны – наиболее распространённые, работают за счёт сжатой пружины.
• Мембранные клапаны – используют эластичную мембрану, чувствительную к давлению.
• Комбинированные – сочетают элементы обоих механизмов для большей точности и надёжности.

Выбор зависит от характеристик перевозимого вещества и условий эксплуатации.

Материалы и конструкции клапанов

Хороший предохранительный клапан изготавливается из устойчивых к коррозии и агрессивным средам материалов — чаще всего это нержавеющая сталь, титановые сплавы или фторопласт.

Устройство включает:

• Корпус
• Уплотнительные элементы
• Механизм срабатывания (пружина или мембрана)
• Защитные сетки и фильтры

Как выбрать предохранительный клапан для цистерны

При выборе важно учитывать:

• Рабочее и максимальное давление цистерны
• Температурные диапазоны
• Химический состав содержимого
• Нормативные требования (ГОСТ, ISO)

Правильно подобранный клапан — залог долговечности и надежности цистерны.

Нормативы и стандарты на предохранительные клапаны

Все предохранительные клапаны должны соответствовать национальным и международным стандартам:

• ГОСТ 12.2.085-2002
• ISO 4126
• EN 14596

Важно регулярно проходить проверку, поверку и сертификацию, особенно при международных перевозках.

Обслуживание и проверка клапанов

Клапаны необходимо регулярно проверять и обслуживать:

• Визуальный осмотр — раз в месяц
• Функциональная проверка — раз в квартал
• Поверка на стенде — раз в год

Игнорирование обслуживания — одна из самых частых причин аварий.

Преимущества использования качественных предохранительных клапанов

Преимущества очевидны:

• Защита персонала и окружающей среды
• Соответствие требованиям страховщиков
• Повышение надежности транспортировки
• Снижение рисков простоев и штрафов

Ошибки при установке и эксплуатации клапанов

Наиболее частые ошибки:

• Выбор клапана с неподходящим давлением срабатывания
• Установка в неправильной части цистерны
• Отсутствие регулярной диагностики
• Использование неподходящих материалов

Часто задаваемые вопросы

1. Нужен ли предохранительный клапан на всех типах цистерн?

Да, особенно если перевозятся опасные или легкоиспаряемые вещества.

2. Как определить, что клапан неисправен?

Признаки: отсутствие срабатывания при повышении давления, деформация, коррозия, утечки.

3. Можно ли устанавливать клапан самостоятельно?

Только при наличии соответствующего допуска и опыта. Лучше доверить установку специалистам.

4. Как часто нужно менять клапан?

В среднем — каждые 2–3 года, при интенсивной эксплуатации — чаще.

5. Какой тип клапана самый надежный?

Комбинированные клапаны часто считаются самыми универсальными и безопасными.

6. Где купить сертифицированные клапаны?

Лучше всего — у проверенных поставщиков, соответствующих ГОСТ и ISO. Например: azimut-pkf.ru

Заключение и рекомендации

Предохранительный клапан — это не просто деталь, а система спасения вашей цистерны, груза и бизнеса. Он должен быть правильно подобран, установлен и обслужен. Только так можно избежать трагических последствий и защитить как оборудование, так и окружающих.
